立式泵電機由 US Motors（現為 Nidec）于 1920 年代初發明，在農業灌溉應用中取代了臥式電機。這有助于解決在非設計應用中使用臥式電機的效率問題和高成本問題。事實上，在完全相同的應用中，立式泵電機的效率比垂直安裝的臥式電機高 30% 。

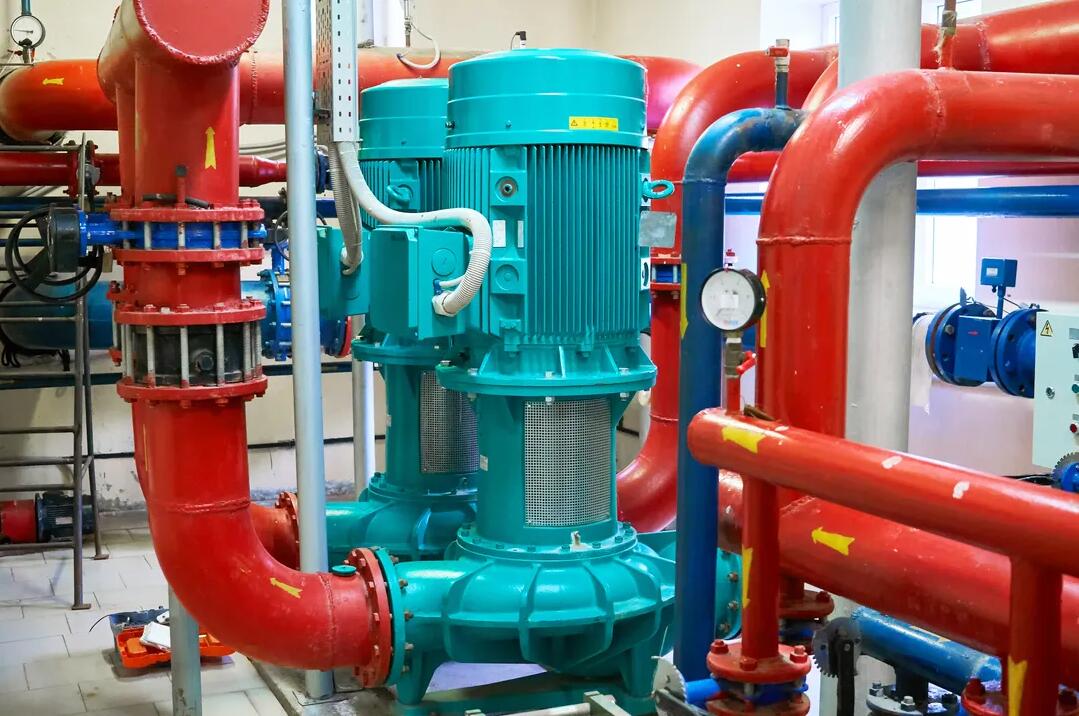

兩個立式發動機涂成藍色，泵連接到涂成紅色的管道。

在本文中，我們將揭示臥式和立式電機之間的差異，以及這些差異如何使立式電機更適合某些應用。

立式應用中的臥式電機

臥式電機最初用于所有立式應用，因為沒有其他選擇。即便如此，您“可以”將水平電機用于垂直應用，但您可能不想這樣做。垂直安裝的臥式電機需要穩定的安裝底座，因為任何移動或變形都會(huì )立即或最終導致錯位和振動問題，從而過早磨損軸承。但是您仍然會(huì )經常發現在小型泵和齒輪箱應用中垂直安裝臥式電機，因為軸向載荷仍然很低，不會(huì )造成很大損壞。

立式法蘭安裝電動機

立式和臥式電動機在設計、安裝和操作方式以及推薦的維護做法方面有所不同。您對特定電機的了解和了解越多，它的運行效果就越好，使用壽命也就越長。垂直法蘭安裝電動機在垂直應用中更加耐用和可靠，因為它們的設計和制造是為了處理這些應用中的高軸向載荷，而不是水平應用中的徑向載荷。

立式電機應用

立式電機是專為可變和恒轉矩應用而設計的專用電機，例如泵、風扇、壓縮機、起重機、傳送帶和其他低慣性可變轉矩應用。

安裝

立式電動機直接連接到它們驅動的設備。因此，正確安裝至關重要。不正確的安裝會(huì )導致嚴重的操作問題，從而損壞電機。

立式電機垂直安裝在法蘭座上。選擇要安裝的正確電機時，有兩個重要尺寸需要注意，它們在電機圖紙上標為 BD 和 BX。

BD是指電機精密加工的安裝座（電機底座尺寸）。而 BX 是指聯軸器的孔尺寸。這些尺寸的差異公差非常低（0.001-0.0015 英寸，具體取決于電機的尺寸），因為安裝精度對于軸承系統（由于未對準和振動）以及電機本身的使用壽命至關重要。

幀后綴

框架名稱或框架編號告訴用戶框架尺寸、尺寸和安裝類型?？蚣苊Q(chēng)由 NEMA 設定，對所有電機品牌通用，以便在需要時實現互換。車架號是表示在桿身中心和腳底之間的車架尺寸?？蚣芎缶Y字母（直接跟在數字后面的字母）表示變化。下面是表示垂直電機的框架字母。您可以在NEMA的文檔中找到框架尺寸。

V - 僅表示垂直安裝。

P——表示立式P座電機。

VP – 立式、實心軸、單相和多相、直接連接、鼠籠式感應電機，用于立式和渦輪泵應用，尺寸見第 18.237 節。

P & PH – 用于立式渦輪泵應用的立式空心軸交流鼠籠式電機，尺寸見第 18.238 節。

LP & LPH – 立式、實心軸、單相和多相、直接連接、鼠籠式感應電機，用于化學過程管道泵應用，尺寸見第 18.251 節。這些馬達在馬達中有推力軸承。

HP & HPH – 與 LP & HPH 相同，但電機中沒有推力軸承。

實心軸與空心軸

在查看上面的框架后綴時，您可能會(huì )注意到一些電機具有實心軸，而其他電機具有空心軸。為什么不同？這里的關鍵是電機安裝到泵的方式不同。在實心軸設置中，電機通過外部安裝的聯軸器連接到電機底部附近的泵軸。聯軸器是“鍵控”的，以允許泵推力傳遞到電機軸并使扭矩到達泵。實心軸電機通常用于儲罐和淺水泵應用。

在空心軸設置中，電機通過一體式安裝的驅動聯軸器連接到靠近電機頂部的泵軸。這意味著泵頭軸向上延伸穿過空心電機軸，并通過電機頂部的調節螺母連接到軸上。調節螺母將泵軸抬高并支撐電機軸和軸承上的重量和推力，并且允許垂直調節葉輪，這是出于各種原因所需要的。由于泵軸和電機軸連接在一起，它們一起旋轉，從而在兩臺設備之間創(chuàng )造了更高的機械穩定性?？招妮S電機通常用于深井應用。

立式電機軸承系統

臥式電機和立式電機之間最關鍵的設計差異在于軸承系統。立式電機中的軸承系統設計用于承受沿電機軸以線性方向傳遞的高軸向載荷，而徑向載荷垂直于電機軸。設計簡單，只有一個推力軸承和一個導向軸承。推力軸承負責吸收軸向載荷并將其分配到支架或固定外殼中，使立式電機軸承系統能夠承受比臥式電機軸承系統所能承受的軸向載荷高一千倍。

推力

推力載荷是直接來自轉動機構并指向轉動機構的力的總測量值。推力容量是電機處理其推力負載的計算能力。立式電機的推力容量必須高于其承受的總軸向力，其中包括轉子、泵軸和葉輪的重量，以及將液體提升到表面所需的總動態力。

您可以在市場上找到普通、中型和高推力電機：

正常推力：臥式電機 - 對軸承系統施加的外部推力非常小或沒有。

中等推力：直列式泵電機——泵葉輪安裝在電機軸上，推力軸承位于電機底部。

高推力：高推力電機能夠處理超過 100%、175% 或 300% 推力容量的推力負載。推力軸承位于這些電機的頂部。

立式電機外殼

由于立式電動機最常用于泵應用，因此最常見的是全封閉式?jīng)_洗外殼，例如全封閉非通風 (TENV) 或全封閉風扇冷卻 (TEFC) 外殼。但您可能還會(huì )發現防爆、I 型防風雨或 II 型防風雨外殼（在此處了解有關 WPI 和 WPII 外殼的更多信息）。

概括
